基本內(nèi)容： 介紹了土工布孔徑測試的基本原理及國內(nèi)外測試標準情況，并對方法及相關標準進行了比較分析。

1.孔徑參數(shù)

孔徑參數(shù)主要包括有效孔徑、特征孔徑、平均孔徑、最大孔徑、最小孔徑、泡點孔徑、孔徑分布、孔隙率等。

1.1 有效孔徑（ Oe）

JTG E50—2006《公路工程土工合成材料試驗規(guī)程》中的定義如下：能有效通過土工織物的近似最大顆粒直徑，例如 O90 表示土工織物中 90%的孔徑低于該值。GB/T 14799—2005《土工布及其有關產(chǎn)品有效孔徑的測定》 中定義則如下：

有效孔徑是能有效通過土工布的近似最大顆粒直徑， 例如 O90表示土工布中 90%的孔徑低于該值。

1.2 等效孔徑 EOS（或稱表觀孔徑 AOS）

SL/T 235—1999《土工合成材料測試規(guī)程》中定義如下：以土工織物為篩布對顆粒料進行篩析，當一種顆粒料的過篩率（通過織物的顆粒料重量與顆粒料總重量之比）為 5%時，則該顆粒粒徑尺寸定為土工織物的等效孔徑。 GB 50290—1998《土工合成材料應用技術規(guī)范》及 SL/T 225—1998《水利水電工程土工合成材料應用技術規(guī)范》 中定義如下：土工織物的最大表觀孔徑。 JTJ/T 019—1998《公路土工合成材料應用技術規(guī)范》 中定義如下： 用于表示織物型土工合成材料孔隙大小的指標。采用不同的篩余率標準，可得到不同的等效孔徑值。

1.3 特征孔徑

土工布的孔眼尺寸， 相當于 90%的土顆粒通過土工布時的最大顆粒尺寸。 該定義適合于土工布及其有關產(chǎn)品有效孔徑測定中的濕篩法。

1.4 泡點孔徑

濾布一側(cè)的氣體穿過濾布到達另一側(cè)的水中而產(chǎn)生氣泡， 用此方法計算出濾布孔徑。

1.5 最大泡點孔徑

當氣體穿過濾布到達水中產(chǎn)生第一串氣泡時的泡點孔徑。

1.6 孔徑分布

對于給定試樣， 根據(jù)孔隙直徑分布， 計算某一孔徑所對應孔隙的百分數(shù)， 可用來表征不同孔徑在整個孔徑分布中所占比例。

1.7 孔隙率

材料的孔隙體積與總體積的比值，反映土工布空隙程度的指標，它是影響土工布滲透性等水力性能的重要因素。目前，在各標準中，關于等效孔徑、特征孔徑的定義基本一致，均為用顆粒的尺寸來表示孔徑的尺寸。 泡點孔徑則需要根據(jù)測量氣泡出現(xiàn)時的壓力差來計算

出等效孔徑。

2.孔徑測試方法

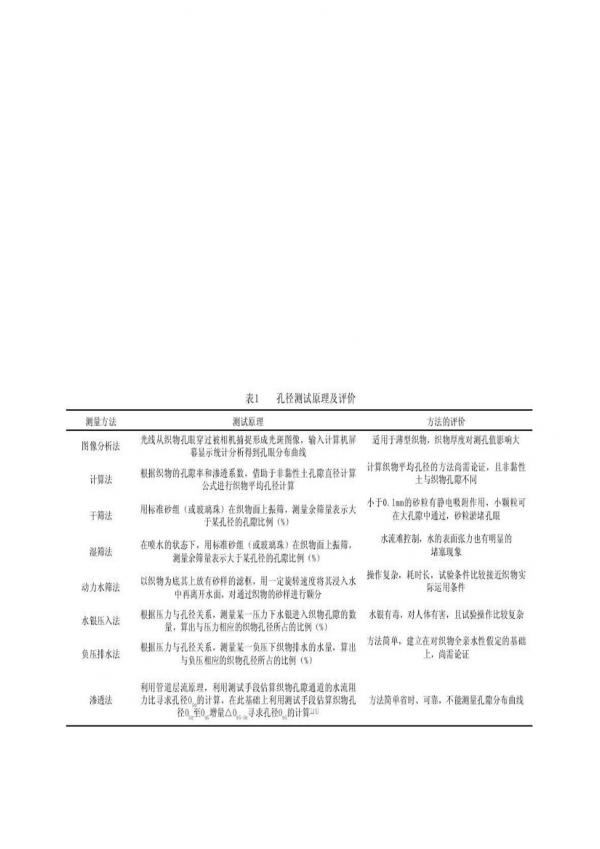

土工布孔徑測試方法分為直接法和間接法， 直接法包括顯微鏡法、 圖像分析法等；間接法主要有干篩法、濕篩法、泡點法、水動力法和水銀壓入法等。關于各方法的原理及其評價如表 1 所示。

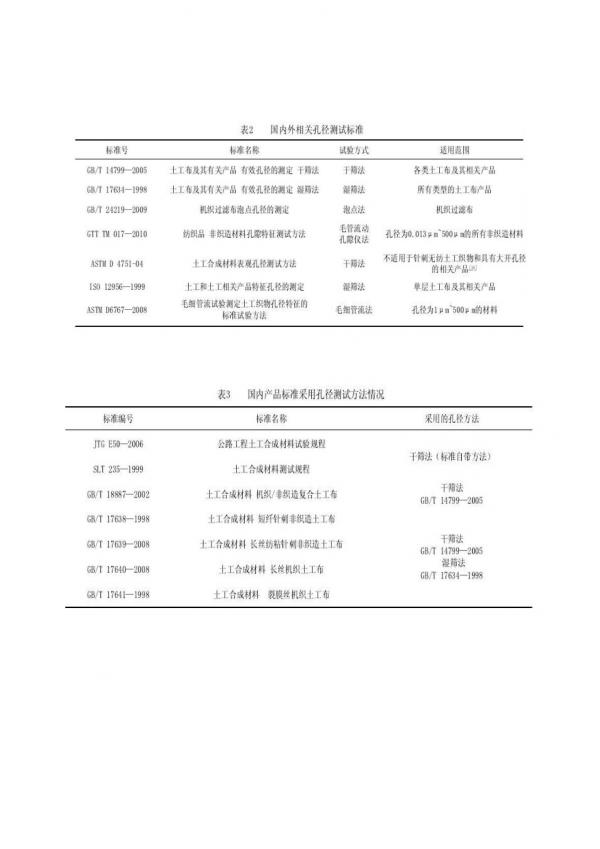

3.孔徑測試標準
